－コイルに流れる電流のはたらきを知ろう－
１．ねらい
電線を巻いたコイルに電池をつなぐと磁界（じかい）が発生し、電磁石（でんじしゃく）になります。この電磁石を使って昆虫を動かすおもちゃを作り、コイルに流れる電流のはたらきについて学びます。
２．用意するもの
材料：紙コップ、電線３ｍ、単一アルカリ電池、ピップエレキバン、セロハンテープ、アルミテープ、折り紙少々（飾りつけ用）
道具：はさみ、ニッパ、テスター（確認用）
３．つくりかた
①紙コップの底（土台）と縁の部分（電池ホルダー用）をはさみで切り分けます。
②電線の両端を５cmほど残し、電池に巻きつけます。次に巻いたコイルを電池から抜き取り、紙コップの底にセロハンテープで固定します。

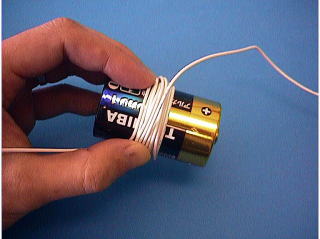

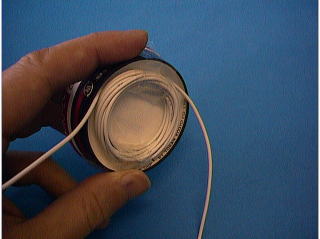

図１ 電池にコイルを巻く 図２ セロテープでコイルを土台にとめる
③ピップエレキバンを両面テープで包み、昆虫のイラストを貼り付けます。最後に折り紙を利用してまわりの飾りつけを行います。
動画で観る

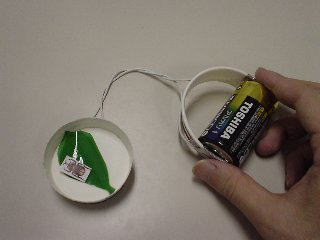

図３ 電池を接続し、昆虫の動きをチェック
＊電池を接続するのは、少しの時間だけです。長く接続すると手が熱くなりますのでご注意下さい。
４．わかること
２つの磁石を近づけると、まだ接していないのに引き合ったり、離れようとします。
図４ 磁石の性質
磁界の周りには、目に見えない力をえる場所があり、それを磁界（じかい）と呼んでいます。この磁界のようすは、砂鉄をふりかけたり、方位磁針を使って観ることができます。
図５ 磁界（磁力線）
この磁界は、電線に電池をつないだ時にも現れます。

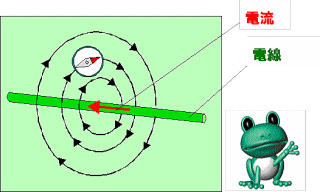

図６ 電流による磁界の発生
また、磁界には向きがあり、電池を向きを変えると磁界の向きが変わります。「くるっと変身 電磁力では、この性質を利用して昆虫のイラストの中の磁石を動かしています。さらに、コイルの巻き数を増やしていくと、より強い磁界を発生するため昆虫の動きが活発になります。
図７ 昆虫が動くしくみ
